Commutateur rotatif OFF-ON pour grand panneau 20A

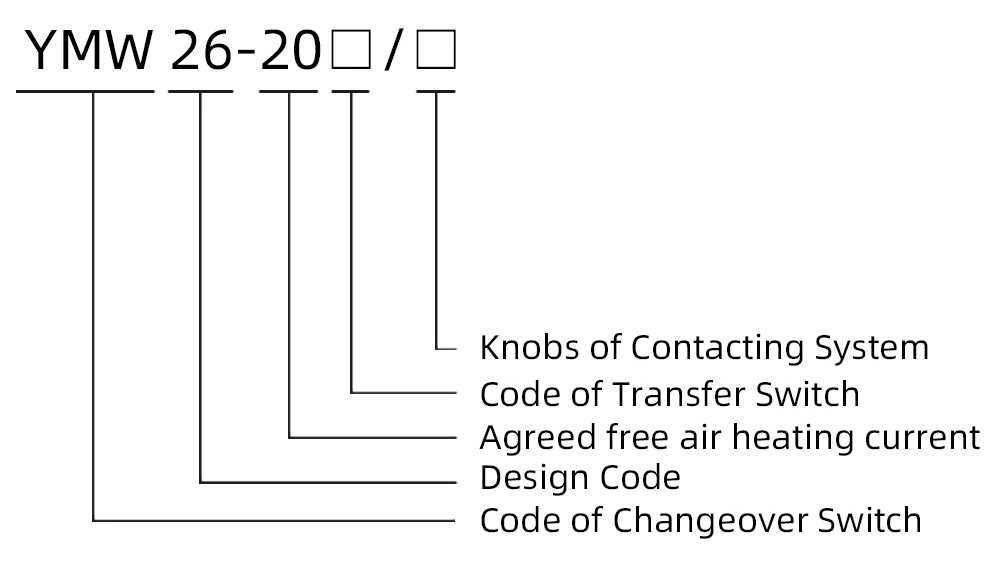

YAMING, avec plus de 30 ans d'expertise dédiée dans l'industrie des interrupteurs électriques, est une usine professionnelle axée sur la R&D, la production et la vente d'interrupteurs électriques. S'appuyant sur un savoir-faire sophistiqué et une technologie de pointe, la société a lancé le commutateur rotatif OFF-ON pour grand panneau LW26 20A (modèle interne : YMW26-20DS), qui est un produit de base adapté aux scénarios de contrôle de circuits électriques. Il dispose d'un système de classification complet pour répondre à divers besoins opérationnels et à une forte adaptabilité environnementale.

Paramètres de performance de base

Le commutateur rotatif OFF-ON pour grand panneau LW26 20 A offre d'excellentes performances de base, avec une applicabilité claire et ciblée. Ses principaux paramètres de performance sont les suivants :

- Circuits applicables : convient aux circuits AC 50 Hz avec une tension nominale ≤ 690 V et aux circuits DC avec une tension nominale ≤ 240 V ;

- Courant nominal : courant nominal maximum 20 A ;

- Fonctions de base : conçu pour la création et la coupure de circuits manuels et peu fréquents, capable de remplir les fonctions essentielles de contrôle et de conversion dans les systèmes électriques, et peut contrôler directement les petits moteurs à courant alternatif.

Caractéristiques du produit

Le commutateur rotatif OFF-ON pour grand panneau LW26 20A possède de multiples caractéristiques exceptionnelles, ce qui le distingue sur le marché :

- Structure compacte : conception super compacte, facile à installer même dans des environnements à espace étroit, améliorant l'utilisation de l'espace ;

- Fonctionnalité puissante : intègre plusieurs fonctions de contrôle pour répondre à diverses exigences de tâches de contrôle complexes ;

- Excellentes performances d'isolation : adopte une conception structurelle serrée et des matériaux de haute qualité, assurant un excellent effet d'isolation et garantissant la sécurité électrique ;

- Commutation fluide et fiable : l'opération de commutation est fluide et économique, avec une sécurité et une fiabilité élevées, réduisant les taux de défaillance pendant l'utilisation ;

- Esthétique et pratique : adopte un design élégant et nouveau, à la fois pratique et esthétique, et peut être bien assorti à divers modèles d'équipement.

Classification des produits et applications

1. Système de classification complet

Pour répondre aux différentes exigences opérationnelles, le produit est équipé d'un système de classification complet, spécifiquement classé comme suit :

- Classification basée sur l'objectif : type de conversion de circuit principal, type de commande directe du moteur, type de commande et de mesure ;

-Classification basée sur le mode de fonctionnement : type de positionnement, type momentané, type intégré de positionnement momentané ;

- Classification basée sur les sections du système : type de positionnement (1 à 12 sections), type momentané (1 à 3 sections), type à commande directe du moteur (1 à 6 sections) ; les spécifications des sections personnalisées sont disponibles sur demande ;

- Classification basée sur l'angle de commutation : 30°, 45°, 60°, 90° ;

- Classification basée sur la forme des panneaux : type de panneau carré, type de panneau rond, etc. ;

- Classification supplémentaire : Classé par mode de fonctionnement et par position de l'actionneur de commande.

2. Scénarios d'application étendus

Grâce à ses excellentes performances et à sa classification diversifiée, le produit est largement utilisé dans les circuits de contrôle principaux et les configurations de mesure de paramètres électriques. Il convient aux commutateurs de commande de circuit, aux commutateurs d'équipement de test, aux commutateurs principaux de commande de moteur et sert de composant essentiel pour garantir le fonctionnement stable et sûr de divers appareils électriques industriels.

Conditions de travail et adaptabilité environnementale

Le produit a une forte adaptabilité environnementale et peut fonctionner de manière stable dans des conditions de travail normales. Les exigences spécifiques sont les suivantes :

1. Exigences de température

Température de l'air ambiant : -25℃ ≤ T ≤ +50℃ ; Température moyenne sur 24 heures ≤ +35℃.

2. Exigence d'altitude

Altitude maximale d'installation : 4000m.

3. Exigences en matière d'humidité

À +50℃ : Humidité relative de l'air ≤ 50 % ; à 20℃ : Humidité relative de l’air ≤ 90 %.

4.Manipulation de la condensation

Des mesures de traitement spéciales sont applicables en cas de condensation occasionnelle provoquée par des variations de température, garantissant le fonctionnement stable du produit dans des environnements soumis à des fluctuations de température.

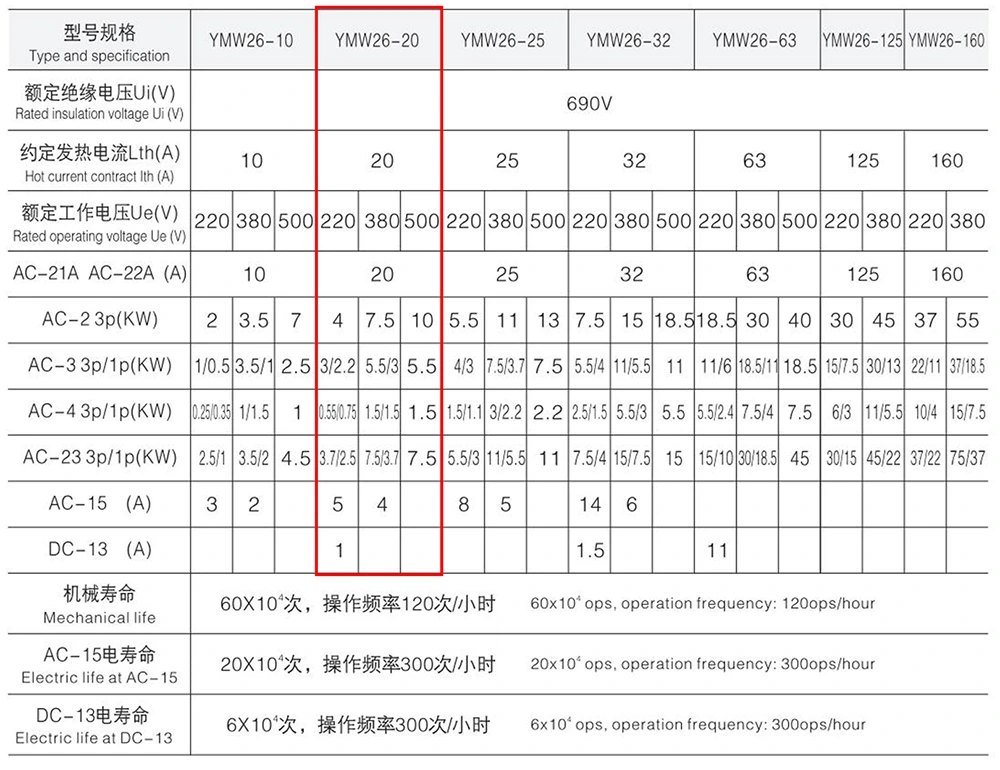

Paramètres techniques
