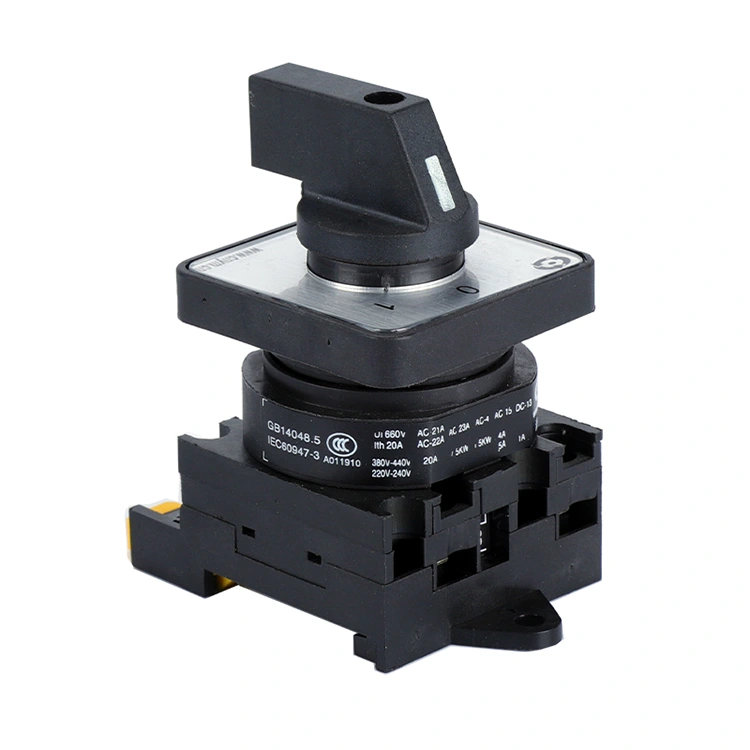

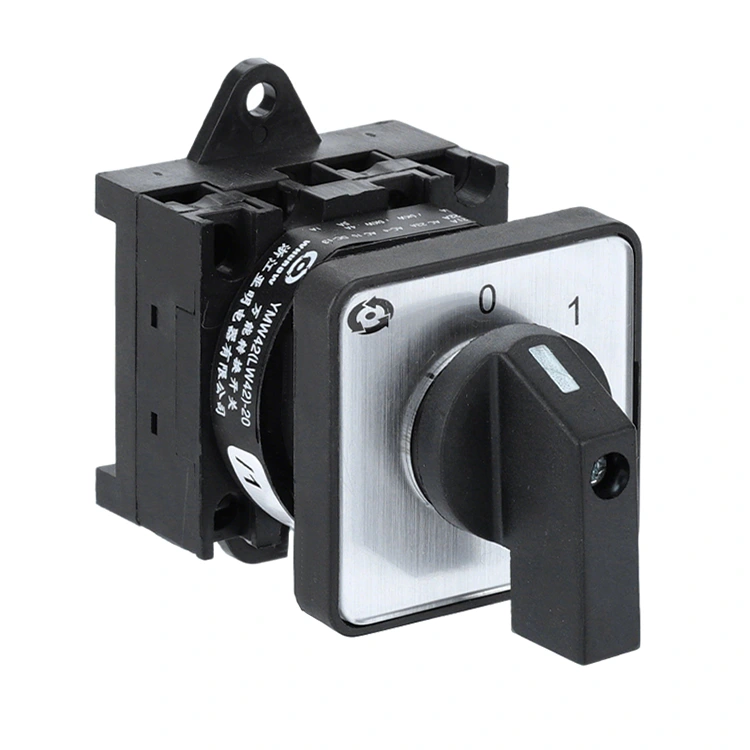

Commutateur à came à montage sur rail DIN à positions multiples 20A

Le commutateur à came à montage sur rail DIN à positions multiples YAMING 20 A est un composant de commande électrique haute performance conçu pour un contrôle précis du circuit. Conçu avec un montage sur rail DIN, il permet une installation pratique et efficace, s'adaptant aux exigences de configuration compacte des équipements électriques modernes. Ce commutateur est spécifiquement applicable aux machines-outils et équipements électriques contrôlés par programme CNC AC 50 Hz, 690 V et inférieur, jouant un rôle crucial dans les boucles de contrôle électrique.

Sa fonctionnalité polyvalente couvre le contrôle, la protection de l'éclairage, la sélection des signaux et des programmes, la sélection des mesures de tension et de courant, et il peut également contrôler des moteurs asynchrones à cage d'écureuil de petite capacité, répondant pleinement aux diverses exigences de contrôle de différents scénarios d'application. Le commutateur à came à montage sur rail DIN à positions multiples 20 A présente une conception compacte, des fonctions riches, d'excellentes performances d'isolation et des opérations de commutation fluides, ce qui le rend largement applicable aux machines-outils contrôlées par programme CNC et à divers équipements électriques. En tant que fournisseur digne de confiance, YAMING s'engage à fournir des composants de commande électrique de haute qualité alliant praticité et esthétique.

Caractéristique du produit

- Disposition compacte et flexible : adoptant une conception de taille compacte, le commutateur peut être disposé de manière flexible dans des espaces d'installation limités, économisant ainsi efficacement de l'espace pour les armoires d'équipement électrique.

- Fonctionnalités riches : intègre plusieurs fonctions pratiques pour répondre aux diverses exigences de contrôle des boucles de contrôle électrique, réalisant ainsi une application multi-scénarios sans accessoires supplémentaires.

- Excellentes performances de sécurité : avec une structure simplifiée et des matériaux rigoureusement sélectionnés, il garantit des performances d'isolation exceptionnelles, prévenant efficacement les risques électriques et préservant la sécurité électrique.

- Fonctionnement fluide et fiable : l'opération de commutation est fluide et flexible, avec une sécurité et une fiabilité élevées, garantissant des performances stables même en cas d'utilisation continue à long terme.

- Apparence esthétique et pratique : le nouveau design allie praticité et esthétique, s'adaptant parfaitement aux designs de différents appareils et améliorant l'effet visuel global de l'équipement.

Caractéristiques structurelles

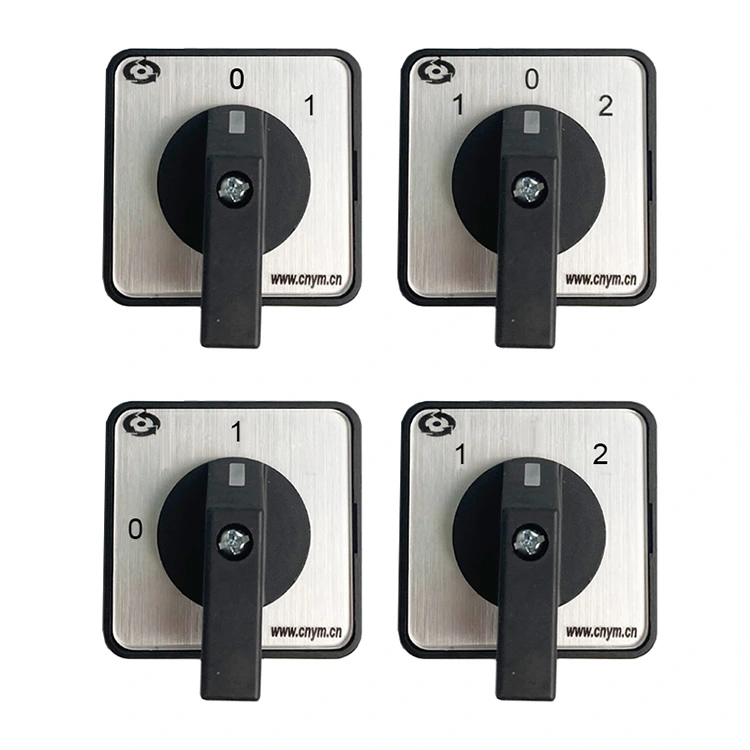

- Divers angles et stations de positionnement : les angles de positionnement couvrent 30°, 45°, 60° et 90°, avec jusqu'à 12 postes de commande et 1 à 12 couches de commutateurs disponibles, offrant de nombreuses options pour différentes exigences de logique de contrôle.

- Combinaison de cames flexible : Grâce à diverses combinaisons de cames, l'interrupteur peut répondre aux exigences marche-arrêt des contacts sous différentes formes, s'adaptant aux besoins de contrôle de circuit personnalisés.

- Conception de câblage sécurisée : le câblage caché garantit la sécurité des contacts et les bornes sont de type anti-chute, empêchant efficacement les connexions desserrées et assurant un fonctionnement stable du circuit.

- Matériaux de haute qualité : le matériau de contact est un alliage d'argent, qui présente une excellente conductivité électrique et résistance à l'usure ; la coque est fabriquée en nylon 66 ignifuge renforcé avec un indice de retardateur de flamme de niveau V, obtenant un effet ignifuge supérieur et prolongeant la durée de vie du produit.

Applications du produit

Ce commutateur à came à montage sur rail DIN à positions multiples de 20 A est principalement applicable aux systèmes électriques AC 50 Hz, 690 V et inférieurs, particulièrement adapté aux machines-outils contrôlées par programme CNC et à divers équipements électriques. Il est largement utilisé dans les boucles de contrôle électrique pour des fonctions telles que la transmission du signal de commande, la protection de l'éclairage, la sélection de programme, la sélection de mesure de tension et de courant, et peut également être utilisé pour contrôler des moteurs asynchrones à cage d'écureuil de petite capacité. Ses performances stables et fiables en font un choix idéal pour la production industrielle, le traitement mécanique et d'autres domaines nécessitant un contrôle électrique précis. En tant qu'usine professionnelle, YAMING peut fournir des solutions personnalisées en fonction des besoins spécifiques des clients.

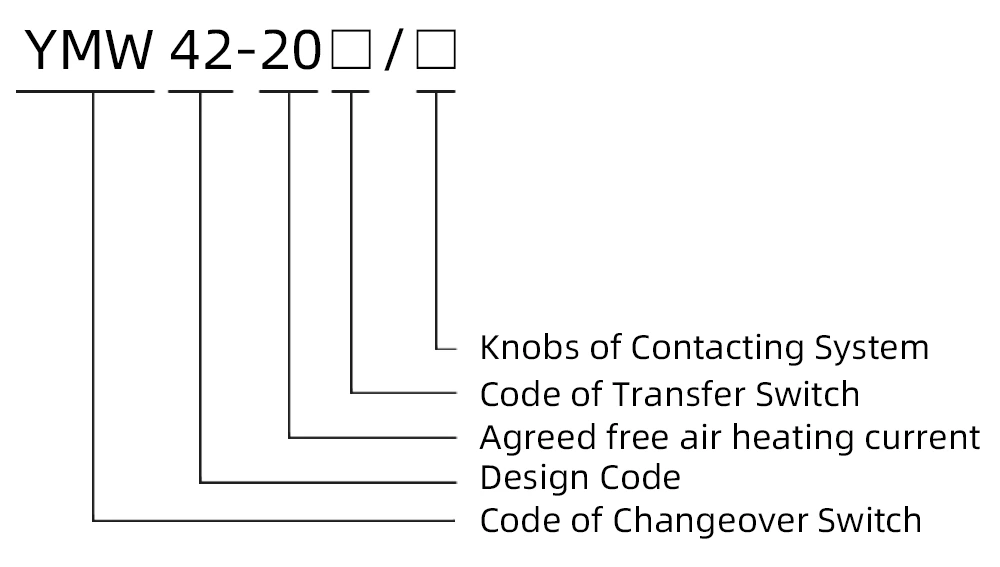

Diagramme schématique

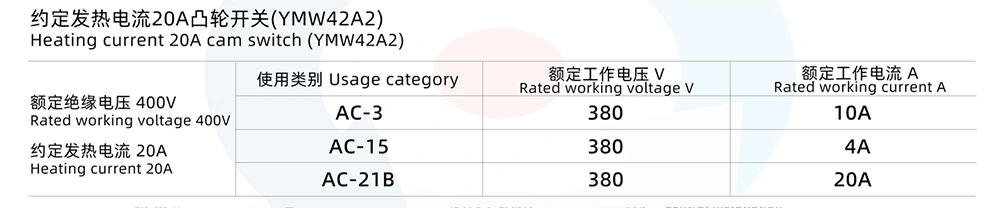

Paramètres techniques

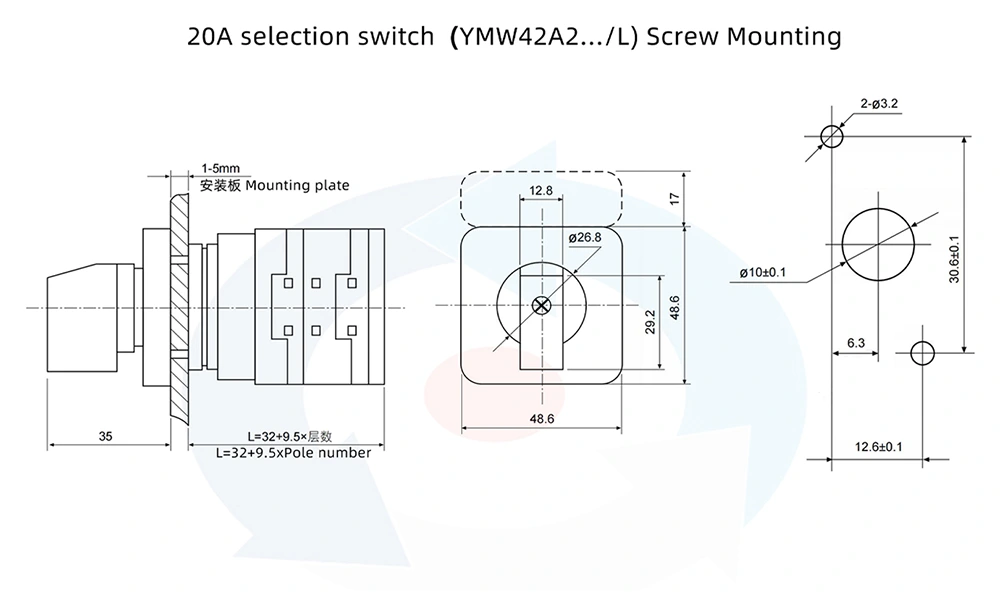

Taille du produit taille d'installation
