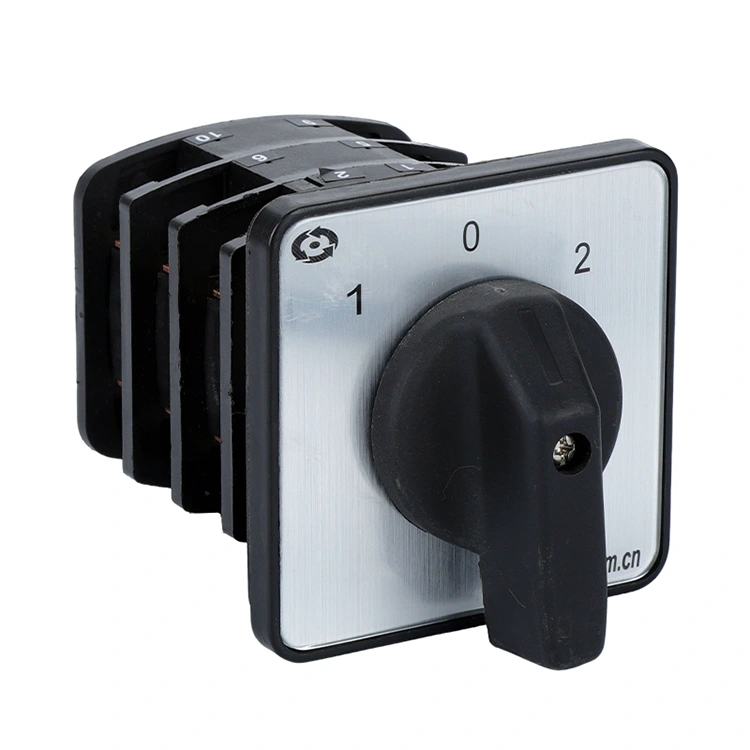

Le commutateur de commutation de commande de puissance double à trois positions YAMING YMW27 63A est un composant de commande électrique de base développé et produit indépendamment par YAMING, une usine professionnelle axée sur l'industrie des interrupteurs électriques depuis plus de 30 ans. Il est principalement utilisé pour la connexion ou la déconnexion manuelle et peu fréquente de circuits afin de réaliser des fonctions de contrôle et de conversion.
De plus, le commutateur de commande de puissance double à trois positions 63A peut contrôler directement des moteurs de petite puissance et convient également aux scénarios de contrôle de commande principal et de mesure de circuit, servant de solution polyvalente pour de multiples besoins de contrôle électrique. Il présente des performances efficaces et fiables, des systèmes de classification complets et une large applicabilité, capables de répondre à diverses demandes d'applications professionnelles. YAMING, en tant que fournisseur chinois digne de confiance, fournit des services personnalisés pour satisfaire les exigences particulières des clients.
- Base de marque solide : développé par YAMING, un fabricant avec plus de 30 ans d'expérience approfondie dans l'industrie des interrupteurs électriques, le produit hérite du savoir-faire sophistiqué et constant de la marque et de sa résistance technique supérieure, garantissant des performances stables et fiables.
- Efficace et fiable : Axé sur le contrôle des circuits électriques, le commutateur de commutation à double commande de puissance à trois positions 63A offre un fonctionnement efficace et fiable, garantissant efficacement la stabilité du système électrique et répondant aux exigences des applications professionnelles.
- Large applicabilité : il peut être utilisé comme interrupteur de commande de circuit, interrupteur de dispositif de test, interrupteur de commande de moteur, interrupteur de commande principal et interrupteur de machine à souder, couvrant une variété de scénarios d'application.
1. Système de classification
- Classification par application : conversion du circuit principal, contrôle direct du moteur, contrôle principal et mesure.
- Classification par mode de fonctionnement : type de positionnement, type à réinitialisation automatique, type à réinitialisation automatique.
- Classification par sections du système : 1 à 12 sections pour le type de positionnement ; 1 à 3 sections pour le type à réinitialisation automatique ; 1 à 6 sections pour le type à commande directe du moteur. Des services personnalisés sont disponibles pour répondre aux exigences particulières des sections.
- Classification par angle de conversion : 30°, 45°, 60°, 90°.
- Classification par forme de panneau : Panneau carré, panneau rond, etc.
- Autres classifications : Il peut également être classé selon le mode de fonctionnement et la position des dispositifs de contrôle.
2. Scénarios d'application
Grâce à un système de classification complet, le produit peut répondre à différentes exigences d'application dans divers systèmes électriques. Le commutateur de commutation de commande de puissance double à trois positions 63A est largement utilisé dans les lignes de production industrielle, les armoires de commande électrique, les équipements de test, les systèmes de commande de moteur de petite puissance et les équipements de soudage, fournissant des solutions de contrôle et de conversion de circuit stables et fiables pour diverses industries.
- Température de l'air ambiant : minimum -25°C, maximum +40°C ; la température moyenne sur 24 heures ne doit pas dépasser +35°C.
- Altitude d'installation : ≤2000 mètres.
- Humidité relative : ≤50% à +40°C ; jusqu'à 90% à +20°C. Des mesures spéciales contre la condensation provoquée par les variations de température doivent être prises.
- Degré de pollution : 3 ; Catégorie d'installation : Type Ⅱ, Ⅲ.
YAMING (Zhejiang Yaming Electric Co., Ltd.) est un fabricant et fournisseur professionnel d'interrupteurs électriques basé en Chine, avec plus de 30 ans d'expérience dans l'industrie des interrupteurs électriques. L'entreprise adhère d'abord au concept de qualité, en s'appuyant sur d'excellents processus de fabrication et des technologies avancées pour fournir des produits de contrôle électrique fiables et de haute qualité aux clients du monde entier. Avec des capacités de service personnalisées parfaites, YAMING peut adapter les produits en fonction des besoins des clients, gagnant ainsi une large confiance et une reconnaissance dans l'industrie.
|

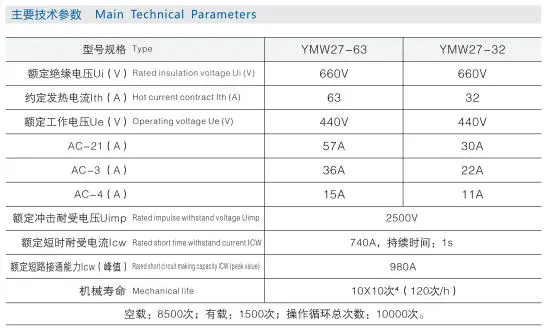

Principaux paramètres techniques |
YMW27-63 |
YMW27-32 |
|
Tension assignée d'isolement Ui (V) |
660V |
660V |
|
Courant thermique nominal Ith (A) |
63 |
32 |
|
Tension de service Ue (V) |
440V |
440V |
|
AC-21 (A) |
57A |
30A |
|
AC-3 (A) |
36A |
22A |
|
AC-4 (A) |
15A |
11A |
|
Tension assignée de tenue aux chocs Uimp |
2500 V (les deux) |
2500 V (les deux) |
|
Courant assigné de tenue de courte durée Icw |
740A, durée : 1s (les deux) |
740A, durée : 1s (les deux) |
|
Pouvoir de fermeture/coupure nominal (valeur de crête) |
980A (les deux) |
980A (les deux) |
|
Durée de vie mécanique |
10×10⁴ (120h) (les deux) |
10×10⁴ (120h) (les deux) |
|
Durée de vie électrique |
À vide : 8 500 ; Chargé : 1500 ; Cycles de fonctionnement totaux : 10 000 (les deux) |
À vide : 8 500 ; Chargé : 1500 ; Cycles de fonctionnement totaux : 10 000 (les deux) |
|

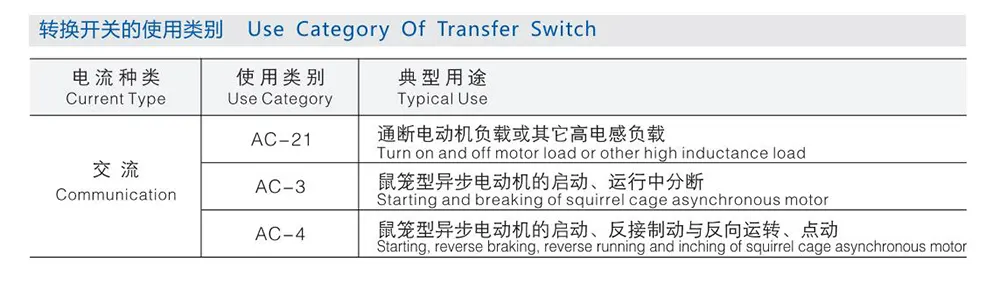

Type actuel |
Utiliser la catégorie |
Utilisation typique |
|
Communication (CA) |
AC-21 |
Allumer et éteindre la charge du moteur ou toute autre charge à inductance élevée |
|
Communication (CA) |
AC-3 |
Démarrage et arrêt de moteur asynchrone à cage d'écureuil |
|
Communication (CA) |
AC-4 |
Démarrage, freinage arrière, marche arrière et avance lente du moteur asynchrone à cage d'écureuil |
|

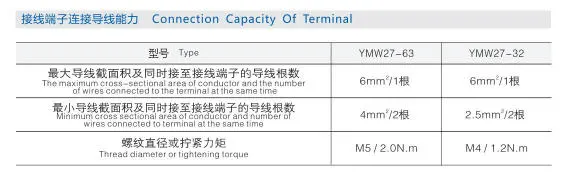

Article |
Type : YMW27-63 |
Type : YMW27-32 |
|
Section maximale des fils et nombre de fils connectés au terminal en même temps |
6mm² / 1 fil |
6mm² / 1 fil |
|
Section minimale des fils et nombre de fils connectés au terminal en même temps |
4mm² / 2 fils |
2,5mm² / 2 fils |
|
Diamètre de filetage ou couple de serrage |
M5 / 2,0N·m |
M4 / 1,2N·m |
